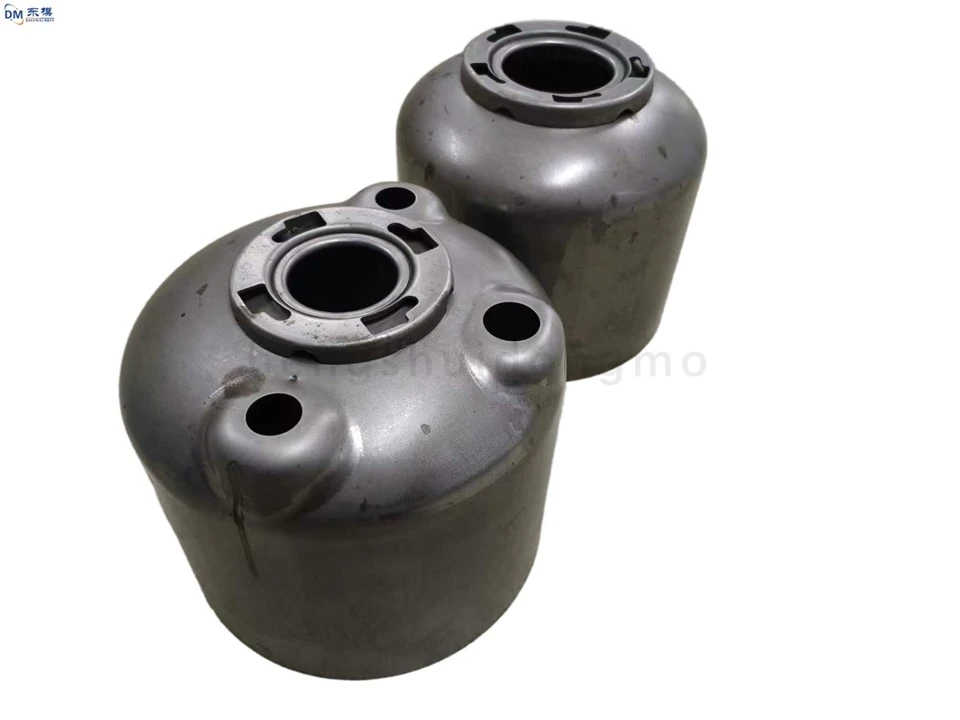

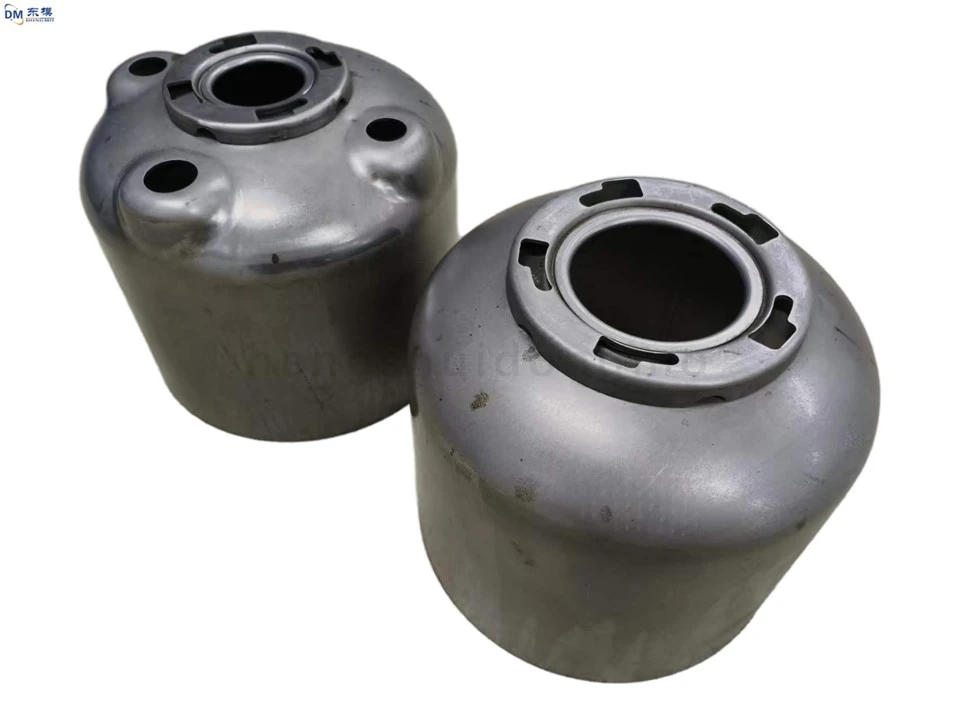

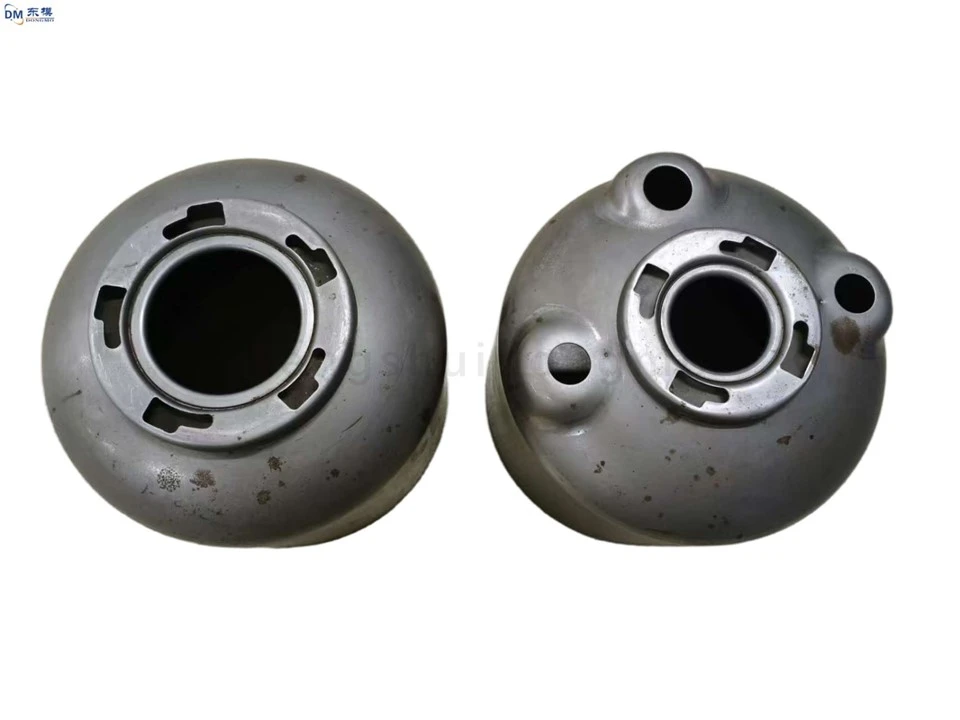

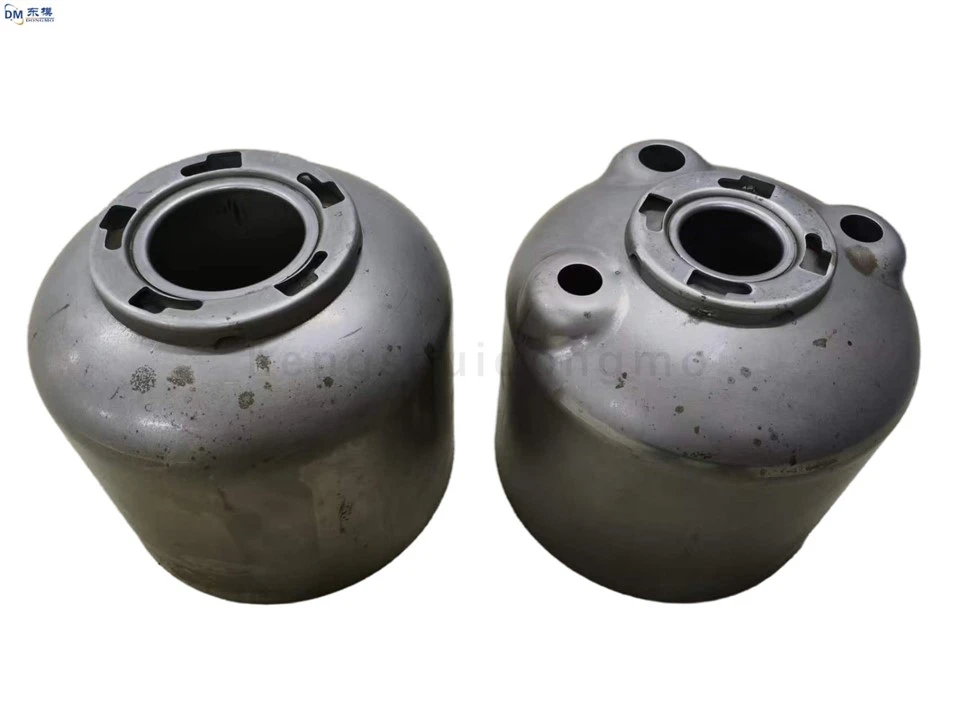

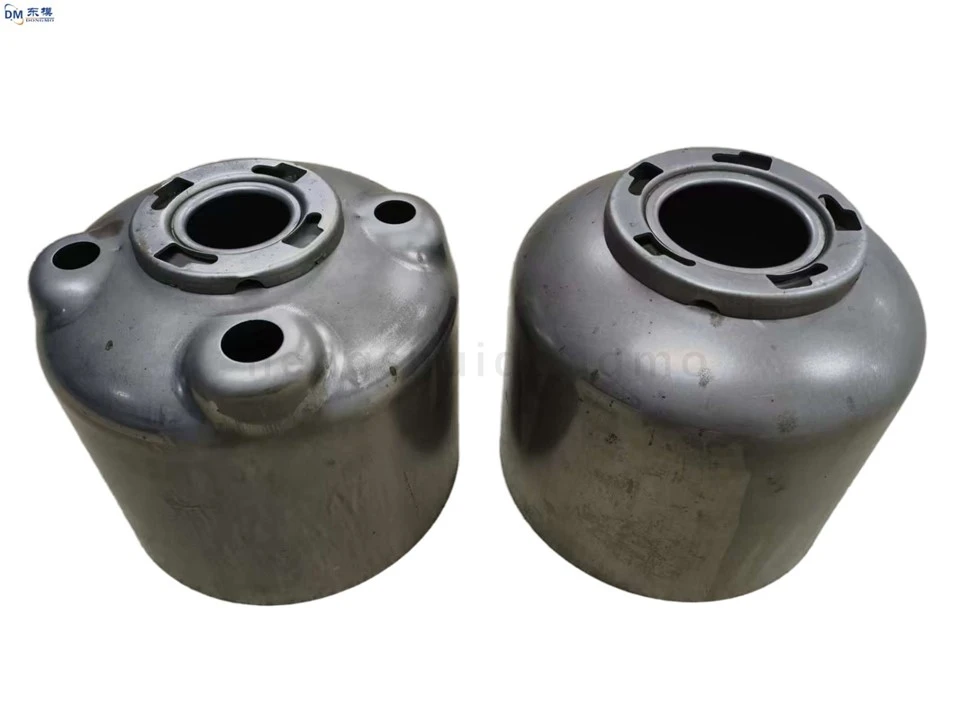

Hoofduitrekmatrijs, uitrekmatrijs met meerdere-stations

Het ontwerpproces van de stempelmatrijzen is rigoureus en systematisch. Ten eerste is productanalyse cruciaal om belangrijke informatie te verduidelijken, zoals de vorm, afmetingen, tolerantievereisten en materiaaleigenschappen van de gestempelde onderdelen. Deze stap lijkt op het maken van een blauwdruk voor een gebouw, die een precieze basis biedt voor het daaropvolgende ontwerp. Door een gedetailleerde analyse van de productvereisten kunnen ontwerpers de structurele basisvorm van de matrijs bepalen, bijvoorbeeld of het een matrijs met enkele- bewerking of een samengestelde matrijs, een stansmatrijs of een trekmatrijs is, en zo een solide basis leggen voor het gehele matrijsontwerp.

Vervolgens volgt de procesplanningsfase. Op basis van de productkenmerken en het productievolume worden geschikte stempelprocessen geselecteerd, zoals stansen, buigen, trekken en vormen, en wordt de volgorde van de bewerkingen rationeel geregeld. Dit vereist een uitgebreide overweging van verschillende factoren, zoals materiaalvervormingskenmerken, moeilijkheidsgraad bij het vervaardigen van de matrijs, apparatuurmogelijkheden en productiekosten. Een wetenschappelijk verantwoord procesplan garandeert niet alleen de productkwaliteit, maar verbetert ook effectief de productie-efficiëntie en verlaagt de productiekosten. Voor gestempelde onderdelen met complexe vormen en hoge precisie-eisen kunnen bijvoorbeeld meerdere processen nodig zijn om ze geleidelijk te vormen, waardoor de maatnauwkeurigheid en oppervlaktekwaliteit van elk onderdeel worden gegarandeerd. Voor massa-geproduceerde producten moet het proces zoveel mogelijk worden vereenvoudigd, waardoor het aantal processen wordt verminderd en de productie-efficiëntie wordt verbeterd.

Het ontwerp van de matrijsstructuur is een cruciale stap in het hele proces. Ontwerpers moeten elk onderdeel van de mal in detail ontwerpen volgens het procesplan, inclusief de stempel, matrijs, blanco houder en stripperplaat. Tijdens het ontwerpproces moeten factoren zoals matrijssterkte, stijfheid, slijtvastheid en geleidingsnauwkeurigheid volledig in aanmerking worden genomen om ervoor te zorgen dat de matrijs stabiel kan werken onder hoge druk zonder vervorming of schade. Tegelijkertijd moet de bewerkbaarheid en assembleerbaarheid van de matrijs worden benadrukt om de productie van de matrijs en het daaropvolgende onderhoud te vergemakkelijken. Een goed-ontworpen scheidingsoppervlak en ontkistingsmechanisme kunnen bijvoorbeeld zorgen voor een soepele ontkisting van de gestempelde onderdelen, waardoor scheuren of vastlopen wordt voorkomen; terwijl het optimaliseren van de geleidingsinrichting van de matrijs de sluitnauwkeurigheid van de matrijs kan verbeteren, waardoor de maat- en positionele nauwkeurigheid van de gestempelde onderdelen wordt gewaarborgd.

Na voltooiing van het voorlopig ontwerp zijn analyse en verificatie van de schimmelsimulatie vereist. Geavanceerde computer-aided engineering (CAE)-technologie wordt gebruikt om de spanningsverdeling, de vervorming en het bewegingsproces van mallen te simuleren en analyseren, waardoor ontwerpproblemen tijdig kunnen worden geïdentificeerd en geoptimaliseerd. Simulatieanalyse verkort de matrijsontwikkelingscycli aanzienlijk, verlaagt de proefvormkosten en verhoogt het succespercentage van het matrijsontwerp. Eindige-elementenanalysesoftware kan bijvoorbeeld worden gebruikt om de sterkte van belangrijke matrijscomponenten te controleren, hun vervorming tijdens de daadwerkelijke productie te voorspellen en de matrijsstructuur te optimaliseren op basis van de analyseresultaten, waardoor de veiligheid en betrouwbaarheid van de matrijs wordt gegarandeerd.

Na het vervaardigen van de matrijzen zijn rigoureus proefgieten en debuggen noodzakelijk. Tijdens het proefgieten is nauwlettend toezicht op de kwaliteit van de gestempelde onderdelen van cruciaal belang, waarbij wordt gecontroleerd op maatafwijkingen, oppervlaktedefecten, bramen en andere problemen. De matrijsparameters worden snel aangepast totdat aan de productontwerpvereisten is voldaan. Tegelijkertijd wordt een uitgebreide evaluatie van de matrijsprestaties, zoals productie-efficiëntie en matrijslevensduur, uitgevoerd om als referentie te dienen voor de daaropvolgende productie.
